20U19F交换板

板卡名称： 20U19F交换板

板卡型号：6U_SWB_5SW

板卡概述：遵循Vita65 20U19F标准的VPX交换板，到背板支持20路千兆网和19路4x SRIO，支持GEN2.0 SRIO协议。

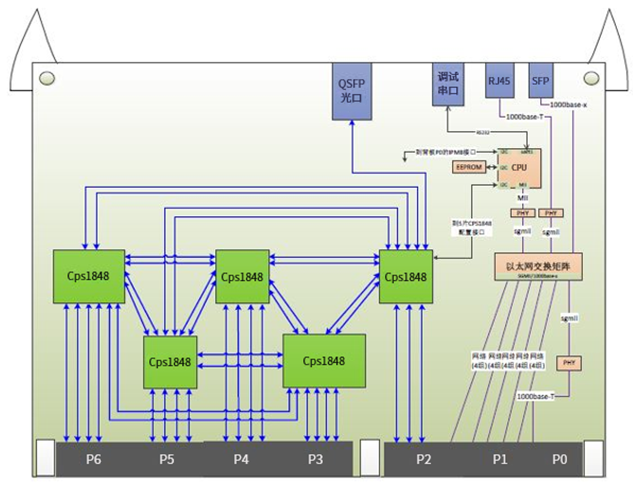

板卡框图：

板卡实物照片：

技术特点：

l 到背板VPX引脚定义符合Vita65规范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)组成

l SRIO交换矩阵由5片CPS1848组成，支持GEN2.0协议；到背板支持19路4x SRIO port，分布在P2-P6上，前面板支持1路4x SRIO port，由QSFP光口引出

l GE交换矩阵由2片BCM5396组成，到背板支持20个SGMII/1000Base-x千兆网口，和1路1000base-T模式千兆网口，分布在P1/P2上，到前面板支持1路1000Base-T和1路1000Base-x

l 支持串口(前面板引出)/网口(前面板引出RJ45)状态监控，可以监控每片SRIO交换芯片每个port状态、收发包统计等

物理特性：

l 支持12V或5V单电源供电，常温下功耗约40W

l 标准6U VPX 尺寸，支持风冷和导冷

l 工作温度：-40℃～85℃
