PPC SRIO交换板

板卡名称：PPC SRIO交换板

板卡型号：6U_SWB_PPC

板卡概述：遵循Vita65 20U19F标准的VPX交换板，到背板支持20路千兆网和19路4x SRIO，支持GEN2.0 SRIO协议。

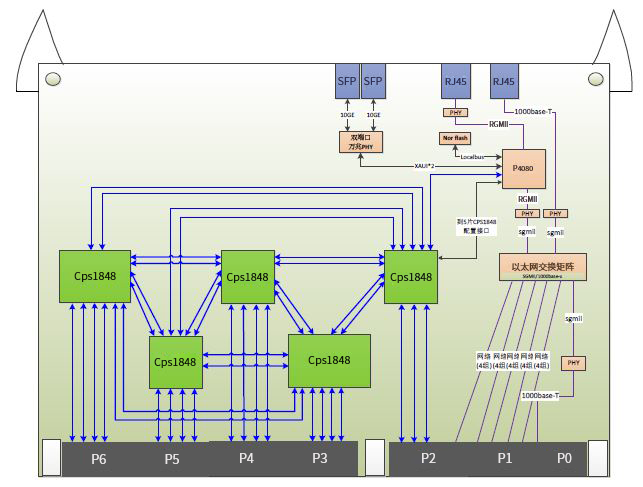

板卡框图：

板卡实物照片：

技术特点：

l 到背板VPX引脚定义符合Vita65规范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)组成

l SRIO交换矩阵由5片CPS1848组成，支持GEN2.0协议；到背板支持19路4x SRIO port，分布在P2-P6上，板内和P4080互联

l GE交换矩阵由2片88E6185组成，到背板支持20个SGMII/1000Base-x千兆网口，和1路1000base-T模式千兆网口，分布在P1/P2上，到前面板支持1路1000Base-T

l 支持串口/网口状态监控，可以监控每片SRIO交换芯片每个port状态、收发包统计等

l P4080引出两路万兆网，由SFP+光口在前面板引出

物理特性：

l 常温下功耗约65W

l 标准6U VPX 尺寸，支持风冷和导冷

l 工作温度：-40℃～85℃
