C6678数字信号处理板

产品介绍

    板卡名称:C6678数字信号处理板

    板卡型号:6U_ DPB_4C6678

    板卡概述:4Tms320c66781K7 FPGA组成的通用信号处理板。

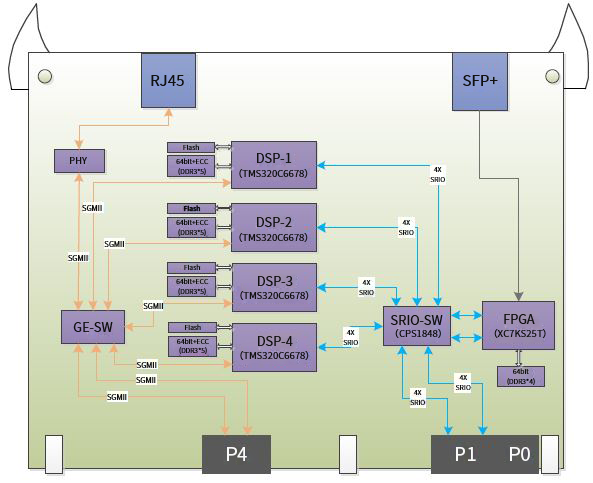

    板卡框图:


    板卡实物照片:


    技术特点:

    4片DSP和1片FPGA通过SRIO交换芯片实现互联,到背板支持2路4x SRIO port,支持RapidIO2.0协议
    4片DSP网口通过千兆网交换互联,到背板支持2路SGMII千兆网口,在前面板支持1路Copper模式千兆网口,可以通过网口访问任意1片DSP
    到前面板支持SFP+光口,支持SRIO、Aurora等多种协议
    支持串口/网口状态监控,可以监控每片DSP/FPGA内部寄存器状态等
    物理特性:

    常温下功耗约70W
    标准6U VPX 尺寸,支持风冷和导冷
    工作温度:-40℃~85℃
