JPEG2000图像处理板

产品介绍

板卡名称：JPEG2000图像处理板

板卡型号：6U_JPB_3FPGA

板卡概述：由3片FPGA组成的JPEG2000图像处理板。

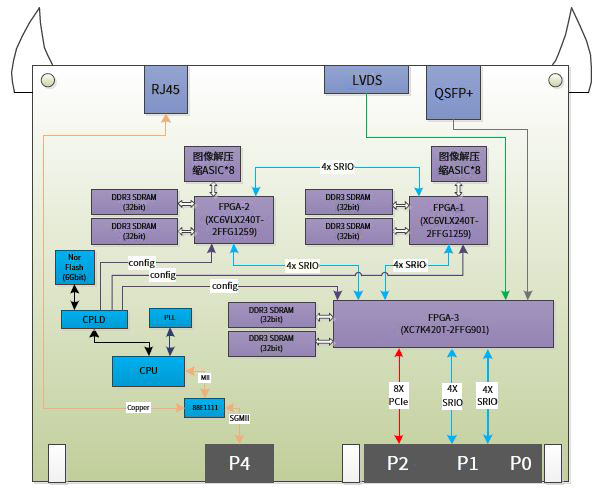

板卡框图：




板卡实物照片：




技术特点：

3片FPGA组成，K7 FPGA实现数据通信和管理，V6 FPGA实现图像解压缩处理
到背板支持4x SRIO port，支持RapidIO2.0协议；同时支持8x PCIE port，支持PCIE 2.0协议
到背板支持1路SGMII千兆网口，在前面板支持1路Copper模式千兆网口
到前面板支持QSFP+光口，以及LVDS接口
板载大容量Nor flash，支持文件系统，可以用于存储FPGA多个版本，CPU可以动态加载FPGA版本，以便实现多种应用功能
支持串口/网口状态监控，可以监控每片FPGA结温、内部寄存器状态等


物理特性：

常温下功耗约40W
标准6U VPX 尺寸，支持风冷和导冷
工作温度：-40℃～85℃
