预处理系统

产品介绍

预处理系统是为了适应分系统联试需求而设计，是地面测试系统中的重要组成部分,能够完成数据定帧、解扰、译码及校验等数据预处理工作，以及支持分系统测试、分析系统老练测试等。

Ø 产品组成：

该产品由预处理PCIe卡+万兆网卡/IB板卡+服务器+上位机软件构成，平台组成结构如图1所示，其中各组成部分介绍如下：

预处理PCIe卡：标准全高PCIe卡，板卡带两个FPGA，金手指支持x8 GEN2.0 PCIe接口；一块FPGA进行数据预处理，一块FPGA为用户预留资源，提供接口进行用户逻辑开发。

万兆网卡： SFP双口光口子卡；

IB板卡 ： QSFP双口光口子卡；

服务器：塔式服务器或2U上架服务器即可，对存储有较高要求时，可以采用raid卡和SAS盘扩展容量以及增加读写速度。

上位机软件：根据实际需求对接收到的数据进行分析、下发数据给pcie板卡处理，同时接收pcie板卡处理后数据，进行数据分析、组包及向后级分发。

Ø 技术特点：

•        高速数据处理，支持双通道同时工作；

•        实时误码纠错能力强，数据处理状态实时监测；

•        支持多种数据处理方式：帧同步、解扰、CRC、Viterbi、RS、LDPC等，并可灵活进行参数配置或者功能组合；

•        设备具有处理模式、回放模式和自检模式；

•        为用户预留一片FPGA资源，可进行用户逻辑二次开发；

•        PCIe接口支持DMA，传输速度高，服务器CPU负担小，PCIe驱动稳定可靠；

•        服务器通过raid卡可以实现超大容量和高速存储；

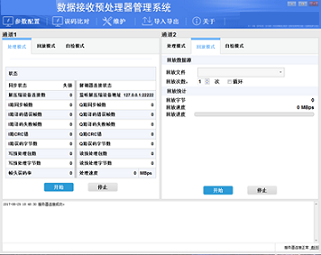

•        上位机软件界面简洁，可定制开发；

Ø 性能指标：

•        服务器扩展raid卡后，在8个磁盘组raid0情况下，长期稳定读写速度可支持1GB/s；

•        同时完成两个通道信号的帧同步功能，单通道实时处理数据码速率高达1500Mbps；

•        数据存储容量大于10TByte，容量可根据磁盘型号扩展；

•        VITERBI译码：最高速率600Mbps

•        R-S译码：最高速率1500Mbps

•        LDPC译码：最高速率1500Mbps

•        解扰（满足CCSDS标准，用户可设置，支持PN7\PN8\ PN9\PN10\PN11\

PN15\PN18\PN23等多种码型，初始相位与抽头可设）

Ø 应用领域：

某卫星数据预处理设备，该设备组成框图如下图所示，主要由万兆网卡、IB板卡、PCIe插卡、服务器等组成，万兆网卡接收前端解调器输出的卫星数据，上位机将万兆网卡接收到的卫星数据通过PCIe下发给预处理板卡的FPGA1，FPGA1进行帧同步、解扰、译码等处理后，送给FPGA2，FPGA2经过用户处理之后再送回FPGA1，再通过PCIe接口送入服务器，可在服务器中进行进一步处理，然后存盘或组包通过IB板卡发送给后级处理设备进一步处理。
