CAN总线测试系统

产品介绍

CAN总线测试系统由CAN总线测试仪、远程控制设备、CAN总线测试仪管理软件组成。CAN总线测试系统可提供直接指令信号发送与CAN总线测试功能，CAN总线功能提供间接指令（遥控指令）、遥测指令、批指令、上行数据块、上行配置程序等功能，指令格式可编辑，方便使用。

Ø 产品组成：

CAN总线测试系统由CAN总线测试仪、远程控制设备、CAN总线测试仪管理软件组成，CAN总线测试仪与远程控制设备之间通过USB进行连接。产品框图如下：

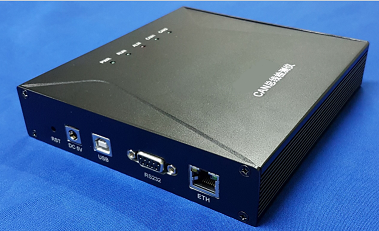

CAN总线测试仪：提供两路CAN接口，每路CAN接口对应一个欧姆电阻开关，10路直接指令信号发送接口，提供USB2.0管理接口。

远程控制设备：通过USB连接CAN总线测试仪。

CAN总线测试仪管理软件：运行在远程控制设备上，提供人机界面，对CAN总线测试仪进行控制与管理，提供指令编辑，可以适配不同的测试场合。

Ø 技术特点：

•        提供两路标准CAN通讯接口，终端匹配电阻可通过开关控制；

•        提供10路直接指令信号发送接口；

•        使用方便，可直接使用USB进行供电与控制；

•        提供高性能的管理软件，可对输出的指令进行后台编辑，灵活性高；

•        对CAN指令的输入的指令进行解析，在界面显示解析结果，解析方式可以进行后台编辑；

•        遥控指令在模板基础上可输入参数，更加灵活；

•        部分指令可定时发送；

•        根据需要可以定制指令数据的生成；

•        提供日志功能，可查看历史测试结果；




Ø 性能指标：

1. CAN总线接口

•      CAN总线网络采用双冗余的总线型网络结构，包括A，B两条CAN总线；

•      波特率：最高支持1Mbps（可调）；

•      物理层：符合CAN技术规范2.0A，支持2.0B；

•      链路层：符合CAN技术规范2.0A，支持2.0B；

•      检测仪CAN总线上终端匹配电阻可以通过开关来控制；

•      A/B两条总线通过手动选择；

•      接插件选用一个J36A型9芯座孔的标准连接器（J36A-9ZK4B）

2. 直接指令接口

•      直接遥控指令数量：10条；

•      直接遥控执行脉冲输出电路：集电极开路（OC门）；

•      信号特性：电压25V-31V，负载电流大于200mA，指令脉冲宽度0-160ms（可设置），误差+/-10ms，低电平有效。

•      接插件选用一个J36A型17芯座孔的标准连接器（J36A-17ZK4B）
