站控管理系统

产品介绍

地面站控制系统是地面站系统运行和设备管理维护的中心，主要功能是接收中心下达的任务计划和轨道数据，完成站内各子系统/设备的宏配置，并向中心上报任务计划的执行情况；对站内各子系统/设备能够进行工作参数的设置，接收站内各子系统/设备上报的工作参数和设备状态等信息，对各子系统/设备状态实施集中统一监视；以及对卫星资源信息和地面站内的相关业务数据进行综合管理，实现地面站系统自动化运行管理。

Ø 产品组成：

该产品由硬件设备、应用软件及各设备的监控单元组成，硬件设备主要包括应用服务器（双机）、任务管理计算机、系统监控计算机、网络交换机、串口服务器以及打印机等；分系统应用软件包括任务管理软件包、系统监控软件包以及数据库应用软件包等，其中各组成部分介绍如下：

应用服务器：两台双机热备运行，为分系统应用服务软件提供稳定可靠的运行平台；同时，应用服务器兼作数据库服务器，统一存储、管理全系统公用数据和资料，为全系统各应用软件间的信息资源共享提供高效支持。

任务管理计算机：任务管理计算机部署任务管理客户端软件，作为任务管理终端，主要完成分系统任务管理软件人机交互，监视系统的运行和作业流程。

系统监控计算机：系统监控计算机部署系统监控客户端软件，作为系统监控终端，主要任务是监视系统及设备的运行情况，显示系统设备配置、设备工作参数及运行状态，并进行故障报警。任务管理计算机、系统监控计算机配置完全一样，可互为备份工作。

数据库应用软件：主要是为任务管理软件和系统监控软件提供访问数据库的代理服务，实现对象-关系映射；并能够进行数据库维护，按既定策略自动清理历史数据；

任务管理软件：任务管理软件分为服务端软件和客户端软件，服务端软件部署在应用服务器上，客户端软件部署在任务管理计算机上；

系统监控软件：系统监控软件分为服务端软件和客户端软件，服务端软件部署在应用服务器上，客户端软件部署在系统监控计算机上



Ø 技术特点：

•        高度模块化、平台化；

•        管理范围：站内所有设备，并可扩展支持对设备的管理；

•        控制方式：可自动或手动两种方式对站内设备工作方式、工作参数、系统配置等进行控制；

•        软件具有良好的通用性和可配置性，包括：可根据需要对系统参数和部分功能进行灵活的增减配置、设备工作参数及数量可灵活配置；

•        软硬件设计应具有一定的扩充性，要求软件功能模块化，接口设计标准化，同时要具有友好的人机界面、良好的可操作性以及较高的可靠性和容错性；

Ø 性能指标：

•        平均无故障时间〉5000小时，平均故障恢复时间<0.5小时；

•        实时监视站内设备状态，状态数据上报时间1s～60s可调。

•        设备控制执行结果显示≤2s。

•        非法操作、系统内设备发生故障时，可在2s内发出声、光报警。

•        当各子系统设备状态发生改变后，监控画面可在1s内刷新。

•        数据库访问<10s，数据读取及交换<10s。

•        站控管理分系统设备，包括服务器和计算机，CPU利用率不高于60%；

Ø 应用领域：

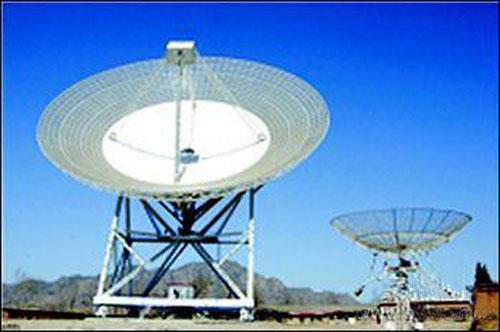

应用案例：地面站控制系统是商业遥感卫星地面系统项目的主要组成部分。对天线接收任务进行统一规划和监控管理，对接收的数据进行统一存储记录和处理，完成多颗卫星的捕获、跟踪和下行数据的接收。
